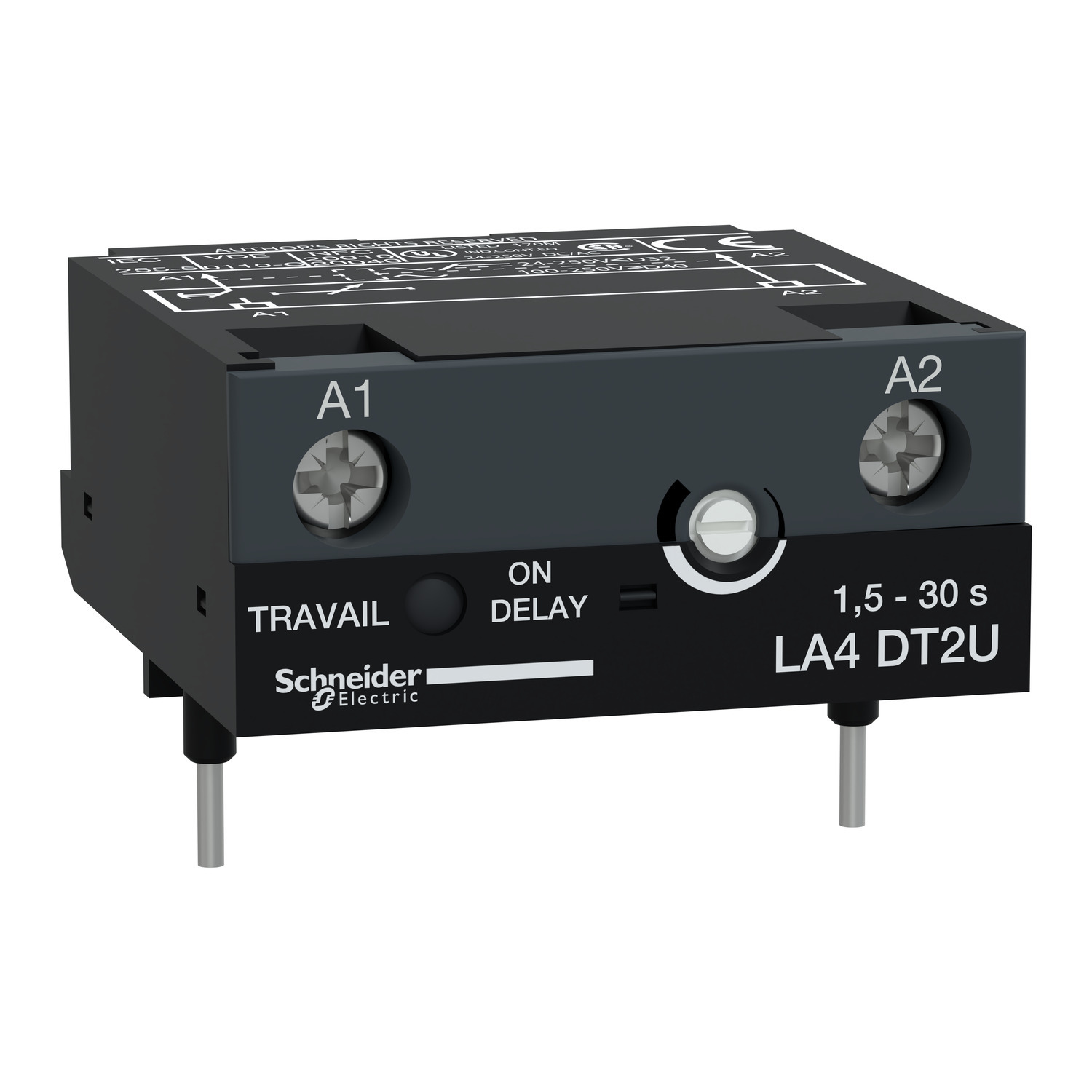

TeSys Deca electronic timer module for LC1D09-D38, LC1D40A-D80A, LC1D80-D150 (3P) contactors. To be used with 24-250V AC control circuit voltages, it provides a manual ajustable on-delay time 1.5 to 30 sec. The time delay period is signalling by LED. Mounting on contactors LC1D09-D38 using adapter LAD4BB, on contactors LC1D40A-D80A using adpater LAD4BB3, on contactors LC1D80-D150 (3P) directly on coil terminals. Multi standards certified (IEC, UL, CSA), it conforms to RoHS/REACh regulation.

Manuals & Documentation
Catalog Number LA4DT2U
Manufacturer Schneider Electric
Brand SCHNEIDER ELECTRIC
Warranty Description Contractual Warranty:18 months
Country of Origin Tunisia
Made in USA No
Application LC1D09...D38;LC1D80...D150;LC1D40A...D80A
Coil Voltage 24...250 V AC 50/60 Hz;24...250 V DC
Connection Control circuit connector 1 1-2.5 mm²flexible with cable end;control circuit connector 1 1-2.5 mm²solid with cable end;control circuit connector 1 1-2.5 mm²flexible without cable end;control circuit connector 1 1-2.5 mm²solid without cable end;control circuit connector 2 1-2.5 mm²flexible with cable end;control circuit connector 2 1-2.5 mm²solid with cable end;control circuit connector 2 1-2.5 mm²flexible without cable end;control circuit connector 2 1-2.5 mm²solid without cable end
Indicator Illuminates during time delay by LED
RoHS URL https://checkaproduct.se.com/DistantRequestDispatcher.aspx?action=export&pid=608730&lang=en-us
GTIN 03389110236460
Item Type Serial timer modules
